Описание ГАРО-Трейд М-107Э

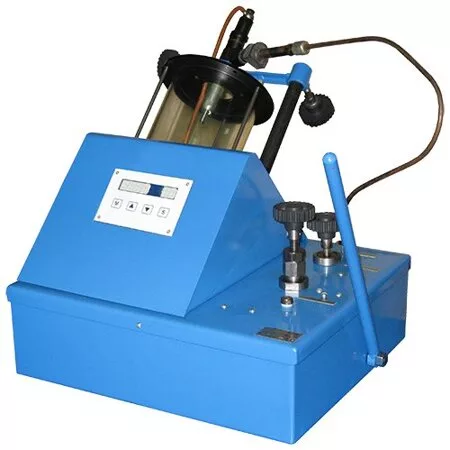

Стенды М-107 / М-107Э предназначены для испытания и регулировки форсунок автотракторных дизельных двигателей и дизельных инжекторов системы «Common Rail»: электромагнитных производства фирм BOSCH, DENSO, DELPHI и пьезоэлектрических производства фирм BOSCH, DENSO, SIEMENS, демонтированных с двигателя. Позволяют проверить следующие параметры :
- Давление начала впрыска;
- Качество распыления топлива;
- Герметичность запорного конуса;
- Плотность распылителя по запорному конусу и цилиндрической части (по времени падения давления).
Измерения стендом М-107-CR производятся по стрелочному манометру, стендом М-107Э-CR - высокоточным датчиком давления и отображаются на индикаторе электронного блока.
Для проверки дизельных форсунок системы «Common Rail» в стенды встроен модулятор сигналов «Common Rail Tester». Модулятор сигнала применяется перед разборкой и дефектовкой форсунок для предварительной проверки работоспособности, приблизительной оценки гидроплотности, степени засоренности или размытости распыливающих отверстий распылителя. После сборки форсунки при помощи модулятора оценивается правильность сборки, при необходимости «пристукивание» шарикового клапана к седлу, проверяется давление открытия распылителя.
В электронном блоке Модулятора сигналов «Common Rail Tester» запрограммированы длительность импульсов, частота срабатывания форсунки и количество срабатываний.
При подключении к прибору тестируемой форсунки происходит автоматическое определение сопротивления катушки электроклапана, по которому определяется фирма-производитель и параметры напряжения управляющего сигнала.
В комплект поставки Модулятора сигналов «Common Rail Tester» входит два кабеля с прозрачной изоляцией для электромагнитных инжекторов – с разъемами для BOSCH и грузовых инжекторов, и два кабеля для пьезоэлектрических инжекторов – кабель с красной изоляцией для пьезо-инжекторов SIEMENS и кабель с красной изоляцией и красными метками для пьезо-инжекторов BOSCH.
