Описание Scanmatik Сканматик 2 PRO (Базовый)
Сканматик 2 PRO (базовый комплект) - профессиональный мультимарочный автосканер предназначен для диагностики электронных систем управления современных автомобилей.

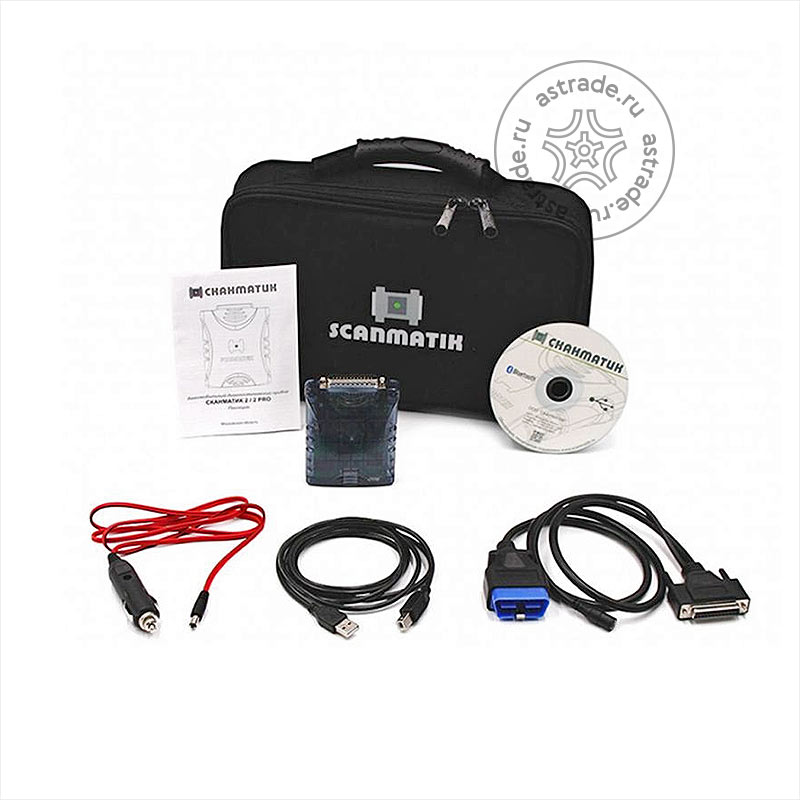

Комплектация
- Адаптер Сканматик SM2-PRO 1 шт.
- Кабель питания от прикуривателя 1 шт.
- Главный кабель (1.8м ) 1 шт.
- Кабель USB ( 1.8м ) 1 шт.
- Переходник OBD2 1 шт.
- CD с программой и инструкциями 1 шт.
При установке драйвера (входит в комплект) работает со сторонним диагностическим программным обеспечением, сделанным под стандарты SAE J2534 и RP1210, а также с загрузчиками, подавая напряжения разрешения программирования на различные контакты диагностического разъема.
Примечание: Для использования доп. выхода напряжения разрешения программирования AUX необходим главный кабель с дополнительным гнездом (опция, будет доступен к заказу позже).
Для подключения к адаптеру может использоваться как USB или Bluetooth интерфейсы (встроены в адаптер SM2-PRO)
Все комплекты включают в себя полную текущую версию программы (все доступные в данный момент программные модули):
ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Иж, КАМАЗ, МАЗ, ПАЗ, OBD2.
Работает с большим количеством диагностических программам и загрузчиков, сделанных под стандартные интерфейсы SAE J2534 и RP1210.
Технические характеристики| Интерфейсы для связи с ПК (Планшетом, Смартфоном): | USB или Bluetooth |
| Напряжение питания: | 5...36В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием) |
| Потребляемый ток: | не более 350 мА |
| Внутренние импульсные блоки питания: | собственной разработки (нет нагрева +широкий диапазон входных напряжений от 5 до 55В) |
| Защита по питанию: | Да, от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе) |
| Поддерживаемые шины данных: | 13 x ISO-9141/ISO-14230 (K-LINE) 1 x J1850VPW 1 x J1850PWM 4 x CAN 1 x Single Wire CAN |
| Встроенный мультиплексор: | Да, для коммутации диагностических линий |
| Подача напряжения программирования: | 5 - 24В, на ножки разъема OBD2: 6, 8, 11, 12, 13, 14 |
| Выход напряжения программирования AUX: | Да, через дополнительный кабель |
| Дальность действия Bluetooth: | не менее: 10м (Class 2) |
| Размеры адаптера (Д x Ш x В) | 97 x 75 x 22 мм |
| Вес | в базовой комплектации, не более: 1 кг |
Примечание: выход напряжения программирования AUX на адаптере SM2-PRO реализован через ножку №25 разъёма DB25. Для вывода напряжения потребуется специальный главный кабель или переходник, которые будут предлагаться в качестве опции с сентября 2018г.
Требования к ПК / Планшету / Смартфону| ПК |
* - не работает с адаптерами, требующих обязательной установки драйвера фирмы Atheros! |
| Смартфон / Планшет |
|
| Scanmatik SM2 | Scanmatik SM2-PRO | |
| Тип соединенияс ПК, Смартфоном | USB/Bluetooth | USB/Bluetooth |
| Возможна работа с бортсетью 24В | Да | Да |
| ISO-9141/ISO-14230 (K-LINE) | 13 коммутируемых линий | 13 коммутируемых линий |
| J1850 VPW/PWM | Да | Да |
| SCI (программ. Chrysler до ~05г) | **Нет | Да |
| CAN1 на ножках 6-14 (OBD) | Да | Да |
| CAN2 на ножках 3-11 (OBD) | Да | Да |
| CAN3 на ножках 12-13 (OBD) | Нет | Да,, в конфигурации 12H-13L или 12L-13H |
| SWCAN на ножке 1 | Да | Да |
| Напряжение программирования (J2534) | Нет | Да, на ножки 6, 8, 9, 11, 12, 13, 14 разъема OBD2 |
| Напряжение программирования (AUX) | Нет | Да (через дополнительный кабель) |
| Замыкание K линий на массу | Да | Да |
| Система защиты K и CAN линий | Да | Да, на новой элементной базе |
| Питание адаптера | Интегральный стабилизатор, входное напряжение 7-36В | Встроенный импульсный программно-управляемый источник питания собственной разработки (нет нагрева, широкий диапазон вх. напряжений от 5 до 55В) |
| Защита порта USB | интегральной диодной сборкой | Гальваническая развязка порта USB (вместе с питанием) |
| Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе) | - | Да, на специализированных защитных элементах для автомобильных блоков управления и автоэлектроники |
| Скорость работы по Bluetooth | Нормальная | На 20% выше за счет оптимизации прошивки |
| Корпус | Светло серый, на защелках | Полупрозрачный, на защелках и саморезах, повышенной толщины с дополнительными ребрами жесткости внутри |
**обусловлено отсутствием возможности подачи напряжения программирования 20В
Сравнение популярных адаптеров J2534-RP1210
| Scanmatik SM2 | Scanmatik SM2-PRO | DrewTech Cardaq-2 | DGTech DPA5 | Tactrix OpenPort 2.0 | |
|---|---|---|---|---|---|
| Тип соединения | USB/Bluetooth | USB/Bluetooth | USB/Bluetooth | USB/Bluetooth | USB |
| Гальваническая развязка USB | Нет | Да | Нет | Нет | Нет |
| Поддерживаемые стандарты | J2534, RP1210C | J2534, RP1210C | J2534, RP1210B | J2534, RP1210C | J2534 |
| Возможна работа с бортсетью 24В | Да | Да | Да | Да | Нет |
| Напр. программирования (на ножках разъема OBD2) | Нет | 6, 8, 9, 11, 12, 13, 14 | 6, 9, 11, 12, 13, 14 | Нет | 1, 9, 11, 12, 13 |
| Напр. программирования (AUX) | Нет | Да | Да | Нет | Да |
| Замыкание ножек на землю | Да | Да | Да | Нет | Да |
| J1708 | Да | Да | Да | Да | Нет |
| CAN1 на ножках 6-14 (OBD) | Да | Да | Да | Да | Да |
| CAN2 на ножках 3-11 (OBD) | Да | Да | Да | Да | Нет |
| CAN3 на ножках 12-13 (OBD) | Нет | Да | Да | Нет | Нет |
| SWCAN на ножке 1 | Да | Да | Да | Нет | Нет |
| K/L LINE, на ножках | 1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 | 1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15 | 1, 7, 8, 12, 13, 15 | 7(K)-15(L) | 7(K)-15(L) |
| J1850 VPW/PWM | Да | Да | Да | Только VPW | Нет |
| Chrysler SCI | **Нет | Да | Да | Нет | Нет |
| Мультиплексор для MB-DAS | Да | Да | Нет | Нет | Нет |
| Эмуляция зажигания ODIS, MB-DAS | Да | Да | Нет | Нет | Нет |
| Поддержка протоколов RP1210C | CAN/J1939/J1708/ KWP2000/ISO9141 | CAN/J1939/J1708/ KWP2000/ISO9141 | CAN/J1939/J1708 | CAN/J1939/J1708/ KWP2000/ISO9141 | Нет |
Варианты комплектации Диагностического сканера Сканматик 2 PRO:
| Сканматик 2 PRO (Базовый) | Сканматик 2 PRO +Aux (Базовый | Сканматик 2 PRO (Стандартный) | Сканматик 2 PRO (грузовой комплект) | Сканматик 2 PRO (максимальный комплект) | |
| Адаптер Сканматик 2 PRO | ✓ | ✓ | ✓ | ✓ | ✓ |
| Кабель OBD2 | ✓ | ✓ | ✓ | ✓ | |
| Кабель USB 1.8м | ✓ | ✓ | ✓ | ✓ | ✓ |
| Кабель питания от прикуривателя | ✓ | ✓ | ✓ | ✓ | ✓ |
| Драйвер J2534 для сторонних программ и загрузчиков | ✓ | ✓ | ✓ | ✓ | ✓ |
| Кабель OBD2+Aux | ✓ | ||||
| OBD2-GAZ12 | ✓ | ✓ | |||
| OBD2-GM12 | ✓ | ✓ | |||
| Deutsch 6+9 | ✓ | ✓ | |||
| GAZ Westport XCP | ✓ | ✓ | |||
| ISO-16 | ✓ | ✓ | |||
| Benz-14 | ✓ | ✓ | |||
| SCR-MRS | ✓ | ✓ | |||
| Honda-3 | ✓ | ||||
| GAZ-ABS для АБС Bosch 5.3 | ✓ | ||||
| Mitsubishi-12 | ✓ | ||||
| Kia-20 | ✓ | ||||
| Fiat 3 pin | ✓ | ||||
| Kейс | ✓ | ✓ | ✓ | ✓ | ✓ |
