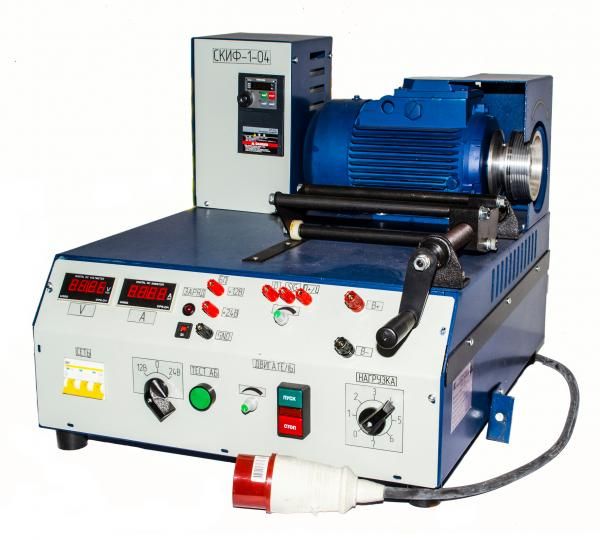

Описание ГАРО-Трейд Скиф-1-04
Стенд предназначен для проверки технического состояния снятых с автомобилей генераторных установок с номинальным напряжением 14В и 28В.
Стенд позволяет выполнить:
- проверку генераторов с терминалами D+, L, P-D, FR-SIG, а также генераторов с внешними регуляторами напряжения;
- контроль тока и напряжения проверяемого генератора в требуемом диапазоне нагрузок и частот вращения;
- вывод на экран персонального компьютера параметров генератора: ток, напряжение, осциллограмма выходного напряжения с возможностью вывода на печать отчета по проверке генератора;*
- ступенчатое изменение нагрузки генератора;
- плавное изменение частоты вращения двигателя привода генератора.
* Оснащение стенда системой связи с персональным компьютером осуществляется по специальному заказу
Параметры
Тип конструкции Настольный
Питание 3х380В, 50Гц
Потребляемая мощность, кВт, max 2,2
Максимальный ток нагрузки
- на напряжении 14 В 110А
- на напряжении 28 В 55А
Генераторы с номинальными токами больше указанных проверять можно, но под нагрузкой не превышающей указанную
Число ступеней регулировки нагрузки 7
Частота вращения двигателя привода (регулируется) 0-3000 об/мин
Номинальное напряжение встроенных аккумуляторных батарей 12 В/24 В
Напряжение встроенного источника питания 12 В/24 В
Допустимый ток встроенного источника питания 5 А
Габаритные размеры, мм 586х670х530
