Описание ТехАвто КС-276-032

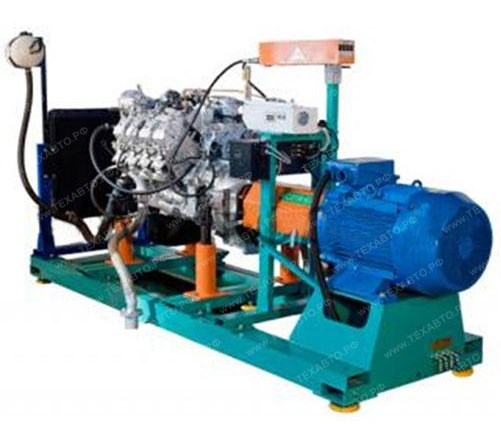

Стенд для обкатки двигателей КС-276-032 ЯМЗ-236, 238, 240, КаМАЗ-740, ЗИЛ-130, 375 ,508.10, ЗМЗ-53, ГАЗ-52, Д-245.12 "Бычок"- базовая комплектация, 55кВт, универсальный тип. Стенд позволяет выполнять приработку и испытание ДВС различных марок грузовых и легковых автомобилей, автобусов, тракторов: - в холодном режиме - в горячем без нагрузки - в горячем под нагрузкой. Дополнительно к базовой комплектации КС 276-032 приобретается: - CUMMINS KTA-19/KTTA-19 / ЯМЗ-850 / ЯМЗ-650 / ЯМЗ-656 / ЯМЗ-658 / RABA MAN D2156; - УМЗ-451, УМЗ-417, УМЗ-421, ЗМЗ-402, ЗМЗ-405, ЗМЗ-406, ЗМЗ-409, ВАЗ-2101 - ВАЗ-2106 (классика), ВАЗ-2108, ВАЗ-2111, ВАЗ-2112 Преимущества обкаточного стенда: 1. Обкаточный стенд универсален 2. Небольшие энергозатраты 3. Автоматизированный процесс обкатки 4. Безфундаментная установка на виброизолирующие опоры 5. Простота, удобство монтажа и обслуживания 6. Интерфейс /связь с ПК/: визуальный контроль за процессом обкатки с дальнего рабочего места, распечатка протокола с данными обкатки, сбор и хранение всех результатов. Контролируемые параметры стенда КС-276-032: 1. Давление в системе смазки 2. Температура охлаждающей жидкости 3. Частота вращения коленчатого вала 4. Нагрузочный момент 5. Развиваемая мощность. 6. Расход топливаТехнические характеристики КС-273-032:
| Принцип нагружения | динамический |
| Питающая сеть | 3 фазы |
| Напряжение, частота, В/Гц | 380/50 |
| Давление воздуха подводимого к стенду, кг/см² | 3-4 |
| Режим работы стенда: | |
| холодная обкатка | |
| горячая обкатка без нагрузки | |
| горячая обкатка под нагрузкой | |
| испытания | |
| Габаритные размеры станции нагрузочно-приводной, мм | 3590х1010х1400 |
| Габаритные размеры пульта управления, мм | 490х460х1160 |
| Масса стенда КС276-032, кг | 1630 |
| Мощность приводного электродвигателя, кВт | 55 |
Примечание к обкаточным стендам для двигателей:
1. Стенды позволяют обкатывать двигатели других марок, включая тракторные и иномарки. Дополнительная комплектация для таких двигателей изготавливается под заказ. Стенды оснащались дополнительной комплектацией для обкатки тракторных двигателей: Д-65Н, Д-144, Д-160, Д-240, Д-243, Д-245, Д-260, А-01, А-041, СМД-17, -18, -62, двигателей погрузчиков: ISUZU, KOMATSU и двигателей строительной техники: KOMATSU S6D-155, CATERPILLAR 3066, 3408.
2. Принтер и персональный компьютер в комплект поставки не входят и поставляются по желанию заказчика за дополнительную плату.
3. По техническому заданию Заказчика разрабатываются обкаточные стенды и для других агрегатов /раздаточных коробок, редукторов ведущих мостов, ведущих мостов и т.д.
4. Проводятся пуско-наладочные работы, гарантийное и послегарантийное обслуживание, обучение персонала.
Схема стенда для обкатки ДВС КС276-03:
1. Пульт управления /ПУ/
2. Рама станции нагрузочно – приводной
3. Электродвигатель приводной
4. Защитный кожух привода
5. Механизм управления подачей топлива
6. Винтовая опора
7. Блок электропневматический
8. Автономная система охлаждения
9. Универсальные гибкие жаропрочные рукава для удаления выхлопных газов
10. Персональный компьютер /ПК/
11. Интерфейс для связи ПУ с ПК.
