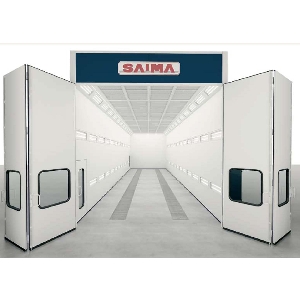

Покрасочная камера 15,6 х 5 х 5 м., 70 000 м3/ч Saima (Италия) арт. Grand Size
Описание
| Размер створа ворот ширина | 4,80 м |
| высота | 4,65 м |
| Воздушный поток | 70000 м3/ч |
| Максимальная температура в фазе сушки | 80°C |
Покрасочно-сушильная камера для коммерческих автомобилей и специальной техники 15,6 х 5 х 5 м., 8х7,5 кВт, 70 000 м3/ч, 2 шт. дизельные двухступенчатые горелки, освещение 4 рядов горизонтальных светильников 4560 Вт, тепловая мощность 600 кВт, 4-х створчатые ворота, 2 ряда решеток г/п 2000 кг.
- Тип: тупиковая
- Тип топлива: дизель
- Сервисных дверей: 2
- Разделение пополам: нет
- Вытяжка: в полу
Конструкция кабины состоит из:
- Бетонного основания, двух полос решеток расположенных U-образно в ОСК. Размер одной решетки 250х250 мм.
- Допустимая максимальная нагрузка на решетку колесом окрашиваемых транспортных средств составляет 2000 кг. Все элементы имеют горячую оцинковку.
- Утепленных мин ватой пластифицированных стеновых панелей толщиной 60 мм, состоящих из двух оцинкованных листов толщиной 1 мм каждый и покрытых пластиком с внешних сторон, со специальным антибликовым покрытием. Все панели изготовлены с использованием роботизированных технологий сварки и прессовки.
- Утепленного потолка
- Фильтров тонкой очистки по всей длине потолка кабины. Фильтры эффективны на 99,8% и соответствуют стандарту DIN53438 Class F1. Максимальная температура 100/120 С.
- Освещение (4560 Вт): верхнее наклонное – 30 светильников, каждый состоит из 3 ламп (30х3х30=2700 Вт)
нижнее горизонтальное – 30 светильников, каждый состоит из 2 ламп (30х2х30=1800 Вт)
- 4-х створчатые ворота (каждая створка со смотровым окном) шириной 4,8 м. и высотой 4,65 м., расположенные в середине камеры, которые делят ее на две равных части длинной 6 м. каждая.
- 2 шт. Служебная дверь со смотровым стеклом из плексиглаза.
Группа притока, состоящая из двух приточных элементов SAIMA 15, каждая из которых включает в себя:
- Дизельную горелку Rielo
- Теплообменник из нержавеющей стали (AISI 430) 300 кВт
- Два нагнетающих вентилятора с двумя электродвигателями по 7,5 кВт каждый
- Фильтры предварительной очистки воздуха
- Автоматическую рециркуляционную заслонку, управляемую с пульта управления
- Таймер сушки и счетчик рабочего времени
Группа вытяжки, состоящая из двух вытяжных элементов SAIMA 15, каждый из которых включает в себя:
- Два вытяжных вентилятора с двумя электродвигателями по 7,5 кВт каждый
- Фильтры окончательной очистки воздуха (предотвращают образование налета краски на лопатках вентилятора и появление вибрации)
Дополнительное оборудование:
- Манометр
- Пульт управления всеми системами (380 В, 24 В)
Технические данные:
|
Производительность вентиляционной системы |
70.000 м3/ч |
|
Скорость потока (в пустой камере) |
0,24 м/с |
|
Тепловая мощность |
698 кВт |
|
Тепловой КПД |
92 % |
|
Установленная электрическая мощность |
65 кВт |
|
Рециркуляция воздуха в режиме сушки |
90 % |
|
Освещенность |
4560 Вт |
|
Номинальная нагрузка на решетку (1 колесо) |
2000 кг |
| Освещение, Вт | 4560 |
| Внутренние размеры, мм | Д*Ш*В 15,61 м*5,00 м*5,00 м |
| Внешние размеры, мм | Д*Ш*В 15,74 м*5,12 м*5,76 м |
| Суммарная мощность | 8 х 7,5 = 60 кВт |
| Светильники | 152 горизонтальных светильника |
| Вытяжка (аспирация) | в полу |
| Тепловая мощность, кВт | 698 кВт |
| Группа вытяжки, кВт | |
| Высота рабочей зоны, мм | |
| Мощность вентилятора, кВт | |
| Высота корпуса, мм | |
| Глубина рабочей зоны, мм | |
| Глубина корпуса, мм | |
| Длина корпуса, мм | |
| Длина рабочей зоны, мм | |
| Размер блока теплогенератора ДхШхВ, мм | |
| Стены, сэндвич панели | |
| Размеры ворот (трехстворчатые, с окнами), мм | |
| Максимальная потребляемая мощность, кВт | |
| Группа притока, кВт | |
| Электродвигатели (количество, мощность) | |
| Электропитание 50Гц, В | |
| Металлическое основание, мм | |
| Количество решеток, шт | |
| Производительность по воздуху, м3/час | |
| Степень очистки, % | |
| Уровень шума, дБ |
