Описание ТехАвто КИ 562Д

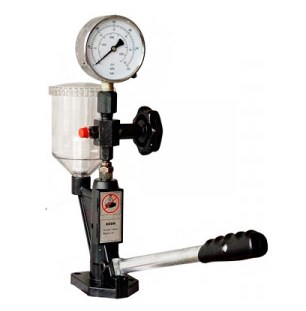

Прибор проверки форсунок КИ 562 Д предназначен для испытания и регулировки форсунок дизельных двигателей на стационарных и передвижных диагностических и ремонтных предприятиях. В качестве технологической жидкости используется дизельное топливо по ГОСТ 305-82 12 кл. чистоты с температурой вспышки паров свыше 45 градусов С
ПРИНЦИП РАБОТЫ:
Качество работы испытываемой дизельной форсунки определяется с помощью прибора КИ-562, качество новой или б/у дизельной форсунки определяется так называемым облаком распыла, которое производится на данной приборе с помощью нагнетания определенного давления в камеру впрыска.
Все параметры впрыска определенного вида форсунок указывается в тест-планах, указанных в программном обеспечении или литературе. Важно смотреть не только сколько топлива используется при работе форсунки, но также наблюдать за формой купола распыла топлива.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Диапазон измерения давления МПа, (кгс/см2) | 0 … 60 (0 … 600) |
| Диапазон воспроизведения давления, МПа (кгс/см2) | 27(270) |
| Предел допустимого падения давления, МПа (кгс/см2) | 1,0 (10) |
| Предел допускаемой основной приведенной погрешности измерения давления, % | + - 1,5 |
| Номинальная подача топлива, мм3/цикл | 1800 |
| Время падения давления после достижения 27 МПа (270 кгс/см2); мин. | 3 |
| Скорость измерения, кол-во измерений впарыска топлива за цикл | 3 |
| Емкость для технологической жидкости, л, не менее | 1,9 |
| Габаритные размеры, мм, не более | 350*350*450 |
| Масса (без топлива), кг, не более | 5 |
| Количество обслуживающего персонала, чел. | 1 |
