Описание
Переносной газоанализатор взрывоопасных паров Сигнал-4 используется для определения довзрывных концентраций взрывоопасных паров (метан, пропан, пары бензина, углеводородов и других), кислорода, а также токсичных паров (аммиак, окислы азота и серы, сероводород).
Область применения СИГНАЛ-4:- измерения и подача аварийной сигнализации при превышении заданного уровня концентрации взрывоопасных и токсичных паров в местах отбора проб: подвалах, колодцах и других помещениях технологических объектов класса B-I, B-Ia и наружных установок класса B-Iг, где по условиям эксплуатации возможно образование взрывоопасных смесей категории IIВ.

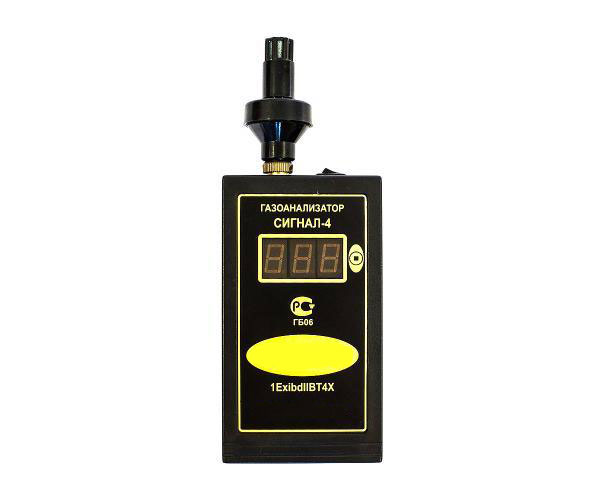

Краткое описание СИГНАЛ-4Газоанализатор представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды.
Конструктивно Сигнал-4 состоит из пластмассового корпуса с размещённым внутри него аккумуляторным блоком и блоком сигнализации. Датчик пристыковывается непосредственно к корпусу газоанализатора через разъём, или через удлинительный кабель.
Принцип действия газоанализатора основан на измерении электрического сигнала, поступающего с газочувствительного сенсора, пропорционального концентрации измеряемого вещества в пределах диапазона измерений.
В качестве чувствительных сенсоров в датчиках, предназначенных для измерения пропана, метана, паров бензина и других углеводородов в атмосферном воздухе, применяются термокаталитические сенсоры, в датчиках на пары аммиака - полупроводниковые, в датчиках на токсичные пары и кислород - электрохимические сенсоры.
Каждый датчик настраивается только на один компонент с подачей звуковой и световой сигнализации при превышении уровня загазованности в контролируемой зоне.
При разрядке аккумуляторной батареи ниже уровня опорного напряжения (4,2 В) включается звуковой сигнал и выключается светодиод, указывающий на рабочее состояние газоанализатора.
Исполнения СИГНАЛ-4:- Сигнал-4М - газоанализатор метана или углеводородов (пропан, пары бензина и другие);
- Сигнал-4А - газоанализатор паров аммиака;
- Сигнал-4КМ - газоанализатор кислорода и метана (или углеводородов);
- Сигнал-4К - газоанализатор кислорода;
- Сигнал-4Э - газоанализатор токсичных паров.
- цифровая индикация результатов измерения;
- возможность дистанционного контроля загазованности колодцев и ёмкостей при установке датчиков прибора на кабель длиной 3 или 6 м;
-взрывозащищённость;
- контроль нескольких взрывоопасных компонентов, например, метан, пропан, пары бензина, пары дизельного топлива;
- переключение шкал газоанализатора одной кнопкой;
- при первичной поверке по заказу может быть определён перекрёстный коэффициент чувствительности датчика к метану, что позволяет в дальнейшем поверку датчиков на любое вещество производить по поверочной газовой смеси метана в воздухе;
- контроль уровня заряда аккумулятора;
- небольшой вес.
Газоанализаторы Сигнал-4 относятся к электрооборудованию с уровнем взрывозащиты «Взрывобезопасное электрооборудование», имеют виды взрывозащиты: «искробезопасная электрическая цепь» с уровнем ib и «взрывонепронецаемая оболочка» и имеют маркировку взрывозащиты lExibdIIBT4X или lExibIIBT4X в зависимости от исполнения. Знак «Х» в маркировке, означает, что зарядка и замена аккумуляторов должна проводиться вне взрывоопасной зоны в соответствии с требованиями руководства по эксплуатации ГПСК02.00.00.000РЭ.
Технические характеристики переносного газоанализатора токсичных паров СИГНАЛ-4Э| Тип газа, химическая формула | Диапазон, ppm | Тип сенсора | Приведенная относительная погрешность |
| CO | 0 - 200 | CO/CF-200 | ± 20 |
| CO | 0 - 500 | CO/MF-500 | |
| NH3 | 0 - 100 | NH3/CR-200 | |
| NH3 | 0 - 1000 | NH3/CR-1000 | |
| H2S | 0 - 50 | H2S/C-50 | |
| H2S | 0 - 200 | H2S/C-200 | |
| SO2 | 0 - 20 | SO2/C-20 | |
| SO2 | 0 - 100 | SO2/C-100 | |
| NO | 0 - 25 | NO/C-25 | |
| NO | 0 - 100 | NO/CF-100 | |
| NO2 | 0 - 20 | NO2/C-20 | |
| Cl2 | 0 - 20 | Cl2/C-20 | |
| HCl | 0 - 20 | HCl/C-20 | |
| CH2O | 0 - 10 | CH2O/C-10 | |
| O3 | (0 - 2), (0 - 5) | O3/C-2 |
| Характеристики | Значения |
| Концентрации взрывоопасных газов и паров: | |
| - метана и других углеводородов, % НКПР | 0 - 50 |
| - паров аммиака, мг/м3 | 0 - 100 |
| - кислорода, % объёмной концентрации | 14 - 24 |
| Пороги срабатывания сигнализации, установленные изготовителем, для: | |
| - метана и других углеводородов, % НКПР | 20 |
| - паров аммиака, мг/м3 | 60 |
| - кислорода, % об., не менее | 18 |
| Предел основной абсолютной погрешности измерений для: | |
| - метана и других углеводородов, % НКПР | ± 5 |
| - паров аммиака, мг/м3 | ± 5 |
| - кислорода, % об. | ± 1 |
| Дополнительная погрешность при изменении температуры окружающей среды на каждые 10 °С, не более, для: | |
| - метана и других углеводородов, % НКПР | ± 2,5 |
| - паров аммиака, мг/м3 | ± 2,5 |
| - кислорода, % об. | ± 0,5 |
| Дополнительная погрешность при изменении относительной влажности окружающего воздуха до 95 % при 35 °С, не более, для: | |
| - метана и других углеводородов, % НКПР | ± 2,5 |
| - паров аммиака, мг/м3 | ± 2,5 |
| - кислорода, % об. | ± 0,5 |
| Характеристики | Значения |
| Время срабатывания аварийной сигнализации, с, не более | 10 |
| Время выхода на рабочий режим, с, не более | 30 |
| Диапазон рабочего напряжения аккумуляторной батареи, В | от 4,2 до 5,2 |
| Срок службы, лет, не менее | 10 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -20 до +40 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) |
| - относительная влажность, %, не более, при температуре +25 °С | 95 |
| Межповерочный интервал, лет | 1 |
Поверка газоанализаторов осуществляется в соответствии с Методикой поверки, согласованной с ФГУП «ВНИИМС» в 2008 г., являющейся приложением к Руководству по эксплуатации ГПСК 02.00.00.000РЭ.
Основные средства поверки:
- государственные стандартные образцы (ГСО) состава газовых смесей в баллонах под давлением (ПГС) по ТУ 6-16-2956-04;
- источники микропотоков газов и паров (ИМ) по ТУ ИБЯЛ.418319.013;
- роторный испаритель ИР-1М по ТУ 25-11-917-74;
- весы аналитические АДВ-200 ГОСТ 24104-80Е;
- газовый счётчик барабанного типа ГСБ-400 ТУ 25-04-253-75;
- генератор озона ГС-024 ТУ 25-7407.040-90;
- термодиффузионный генератор газовых смесей ТДГ-01-ШДЕК.418319.001ТУ;
- генератор аммиака переносный ГЕА-0;
- воздух нулевой ТУ 6-21-5-82.
- газоанализатор Сигнал-4 - 1 шт.;
- удлинитель кабельный 6 м - 1 шт.;
- датчик в сборе - 1 шт.;
- адаптер сетевой - 1 шт.;
- Руководство по эксплуатации - 1 шт.;
- чемодан укладочный - 1 шт.
