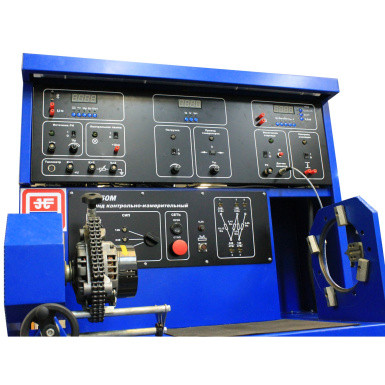

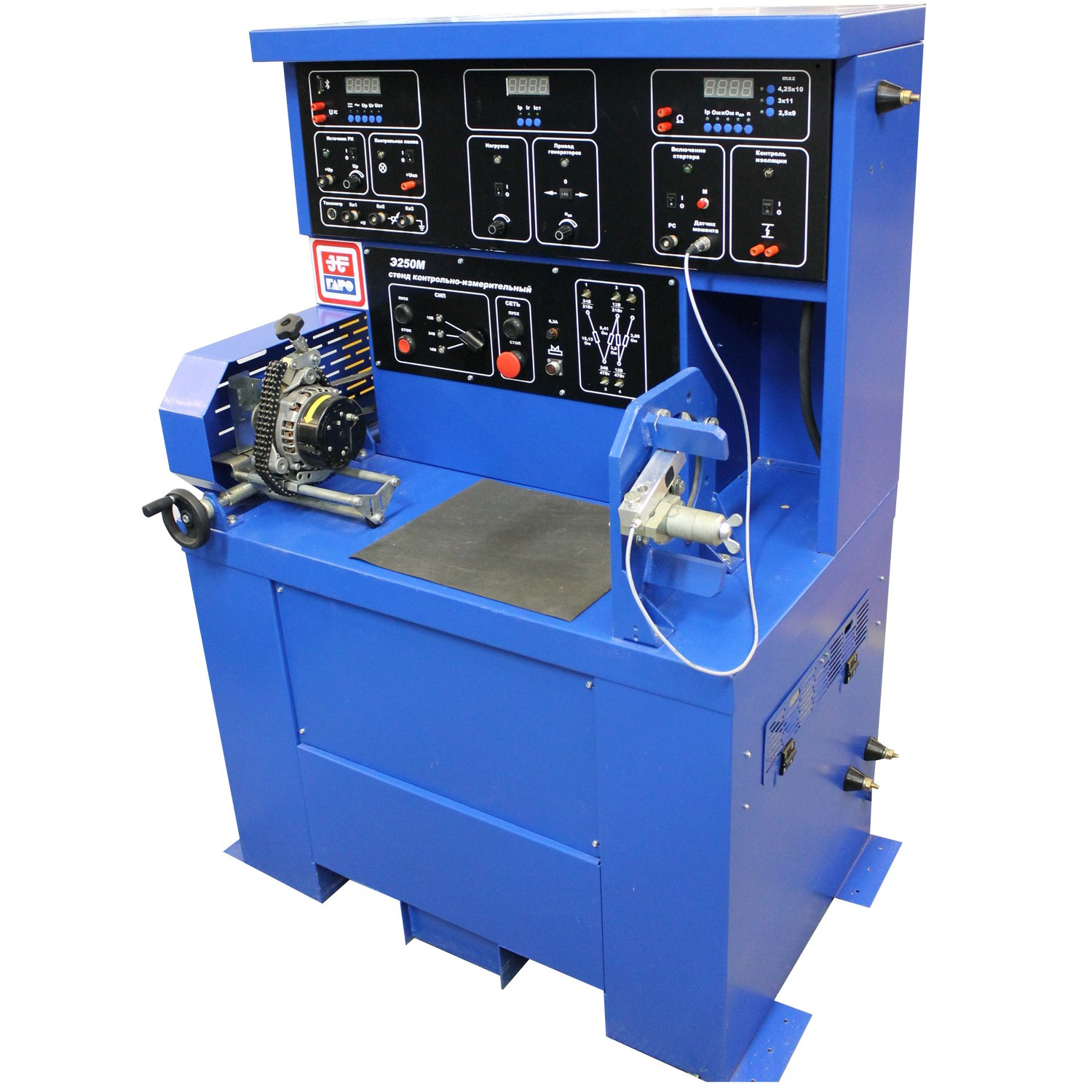

Стенд для проверки стартеров и генераторов Э250М-02
Стенд Э-250-02 для контроля и ремонта снятого с автомобиля электрооборудования, обеспечивает проверку генераторов на холостом ходу и под нагрузкой, стартеров в режиме холостого хода и полного торможения, реле-регуляторов, тяговых реле стартеров, реле-прерывателей, коммутационных реле, электроприводов агрегатов автомобиля, обмоток якорей, полупроводниковых приборов, резисторов, усовершенствованная модификация широко известного стенда Э-242, оснащен цифровой индикацией режимов работы. Режимы проверки максимально приближены к условиям эксплуатации. Режим проверки генераторов максимально приближен к эксплуатационному: плавно изменяется частота вращения и ток нагрузки.
Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик снятого с автомобилей электрооборудования с целью проверки его работоспособности и определения технического состояния и поиска неисправностей. Встроенная плавно-ступенчатая электронная нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики от 0 до 160 А. Нагрузкой генераторов может быть аккумуляторная батарея, которая будет заряжаться от генератора, приводимого от стенда. Два ручья приводного шкива обеспечивают проверками генераторы с клиновым и с поликлиновым (плоскоременным) приводом. Встроенный источник регулируемого напряжения обеспечивает проверку различных реле.
Особенности модели:
- Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
- Яркие легко читаемые цифровые индикаторы

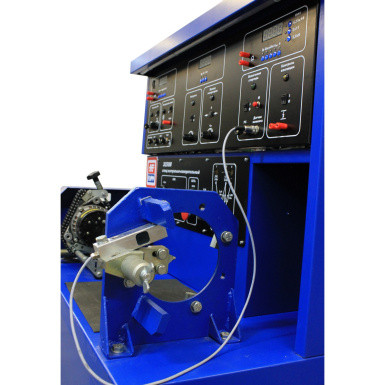

- Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
- Оборудован устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
- Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
- Определение частоты вращения на холостом ходу и под нагрузкой производится с помощью тахометра
- Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения и тока нагрузки
- Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
- В качестве источника стартерного питания применяется сетевой источник питания (СИП)
- Встроенная плавно-ступенчатая электронная нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
- Поставляется с полным комплектом принадлежностей, необходимых для выполнения прове
- Беспроводное подключение к ПК по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов, показывает какая из частей стартера или генератора нуждается в ремонте в режиме on-line.
Технические характеристики Э250М-02:
|
Проверяемые генераторы |
мощностью до 6,5 кВт в режиме холостого хода(х.х) и под нагрузкой величиной до 3 кВт с током нагрузки до 160А |
|
Проверяемые стартеры |
мощностью до 11 кВт в режиме х.х и мощностью до 9 кВт в режиме полного или плавного торможения |
|
Напряжение проверяемого электрооборудования, В |
12/24 (14/28) |
|
Электропитание стенда/частота |
от 3-х фазной сети 380В/50Гц |
|
Максимальная мощность при проверке стартеров, кВ*А |
20 |
|
Диапазоны измерения силы постоянного тока, А |
0,5-5, 5-150, 150-500, 300-1000 |
|
Диапазоны измерения напряжения постоянного и переменного тока, В |
0,2-2, 2-20, 20-40 |
|
Диапазон измерения крутящего момента, Нм |
10-100 |
|
Диапазон измерения сопротивление постоянному току, Ом |
1-100, 1-100000 |
|
Диапазон измерения частоты вращения об/мин |
500-9500 |
|
Частота вращения привода стенда, об/мин |
500-6000 |
|
Время установления рабочего режима, мин |
15 |
|
Время непрерывной работы, час |
8 |
|
Средняя наработка на отказ, не менее час |
2000 |
|
Методика проверки генераторов |
на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счет регулируемого проивода |
|
Метод нагрузки стартеров |
при помощи полного тормоза |
|
Источник питания при проверки стартеров |
сетевой источник питания (СИП) |
|
Габаритные размеры (ДхШхВ), мм |
1130х780х1480 |
|
Масса, кг |
240 |
|
Габариты в упаковке, мм |
950х1300х1700 |
|
Масса брутто, кг |
297 |
Контролируемые параметры:
ГЕНЕРАТОРЫ
- Частота вращения ротора генератора во всем рабочем диапазоне;
- Частота вращения привода генераторов;
- Ток нагрузки генератора;
- Напряжение при этих проверках;
- Ток, потребляемый генераторами постоянного тока в режиме двигателя;
- Симметрия фаз генераторов переменного тока.
РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ
- Напряжение включения реле обратного тока;
- Уровень напряжения, поддерживаемый регулятором;
- Ток ограничения;
- Обратный ток;
- Переменное напряжение срабатывания реле блокировки стартера;
- Ток срабатывания реле защиты;
- Напряжение рассогласования двухэлементных регуляторов напряжения.
СТАРТЕРЫ
- Частота вращения якоря на холостом ходу;
- Ток, потребляемый стартером на холостом ходу;
- Ток, потребляемый стартером в режиме полного торможения;
- Момент, развиваемый в режиме полного торможения;
- Момент включения главных контактов по зазору между шестерней и упорной шайбой;
- Состояние главных контактов по падению напряжения на них при протекании определенной величины тока.
КОММУТАЦИОННЫЕ РЕЛЕ
- Напряжение и ток срабатывания;
- Напряжение и ток отпускания.
- Контроль изоляции на пробой.
Другие элементы электрооборудования
- Контроль изоляции на пробой;
- Измерение сопротивлений резисторов от 1 Ом до 100 кОм.
- Проверка якорей генераторов и стартеров (опция).
