Описание Rustan 1М63Н, 1М63Н-3, 1М63Ф101

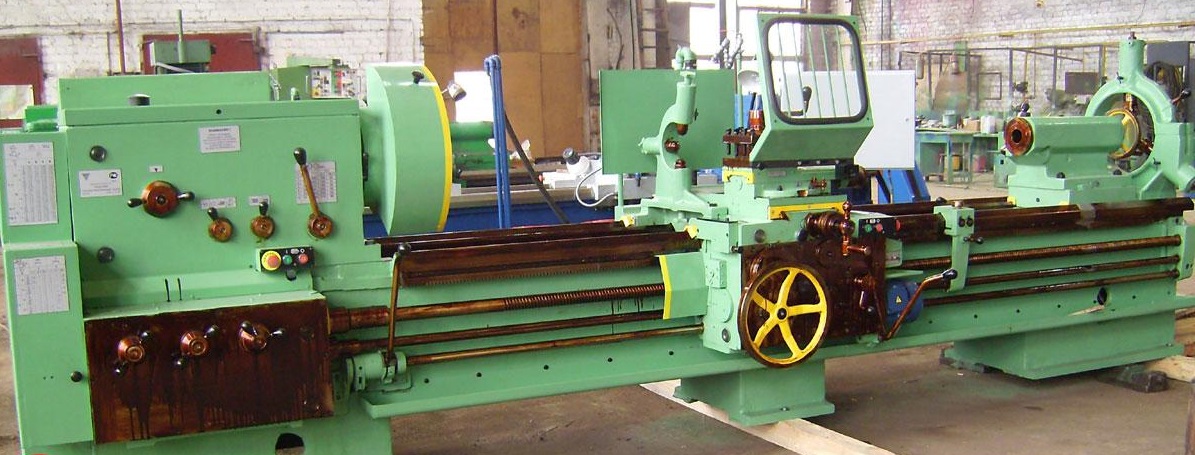

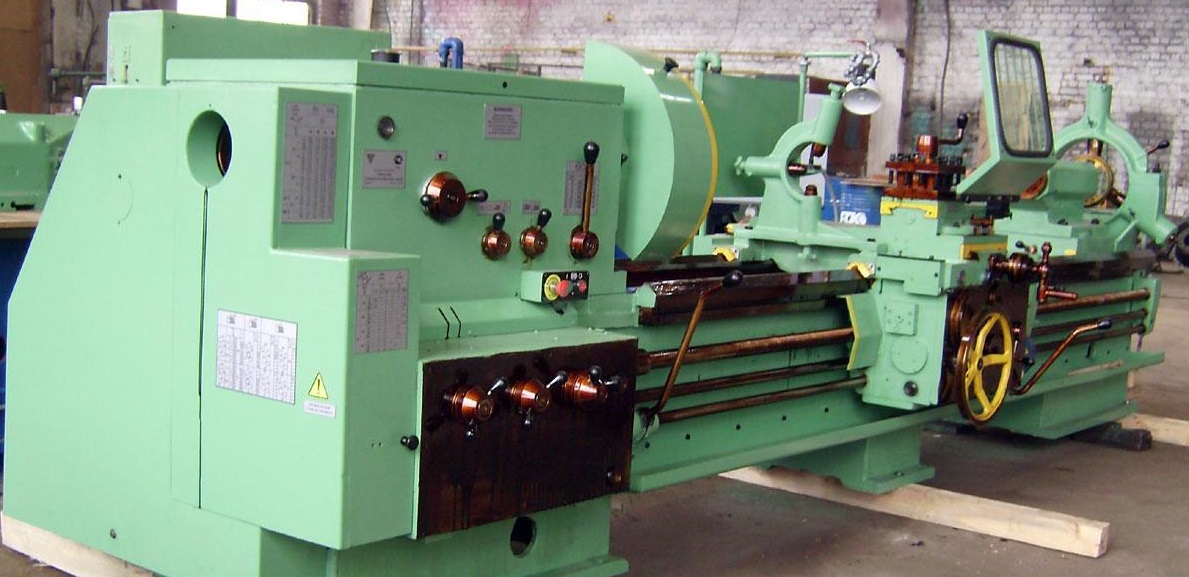

Токарно-винторезный станок 1М63Н (1М63) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности конструкции
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Комплектация станка
- Люнет неподвижный (Ф20-350мм) – 1 шт.
- Люнет подвижный (Ф20-150мм) – 1 шт.
- 4-х позционный резцедержатель – 1 шт.
- 3-х кулачковый патрон (Ф400мм.) – 1 шт.
- Втулка переходная – 1 шт.
- Центр (морзе 6) – 2 шт.
- Кулачки обратные – 1 комп.
- Кулачки прямые – 1 комп.
- Ключи:
- Патрона – 1 шт.
- Резцедержки – 1 шт.
- Люнета – 1 шт.
- Сменные шестерни:
- Z – 57 – 1 шт.
- Z – 60 – 1 шт.
- Z – 72 – 1 шт.
- Руководство по эксплуатации – 1 шт.
