Описание Rustan СТД9А

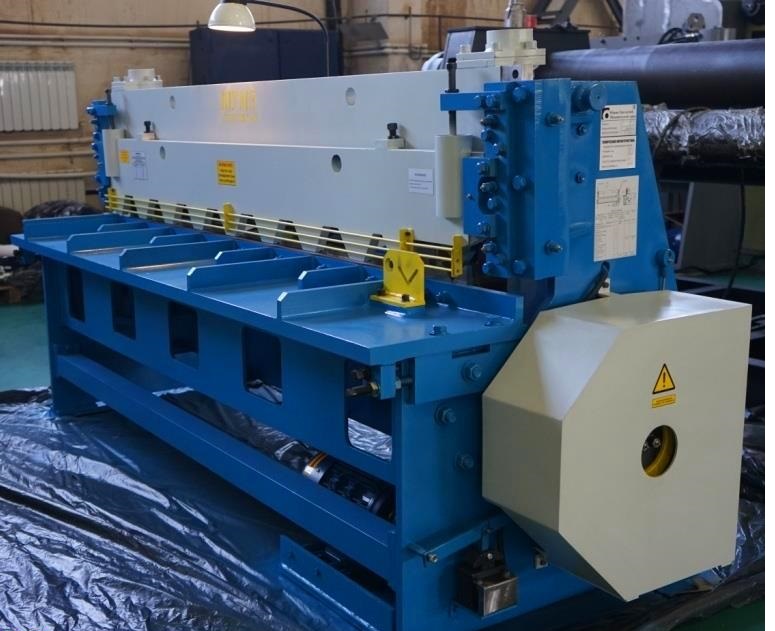

Ножницы гильотинные СТД9А с наклонным ножом для резки листа предназначены для резки листового материала с пределом прочности до 450МПа (45кгс/мм2) и профильного проката: круглого прутка диаметром до 25мм и уголка равнополочного 50х50.
Могут быть использованы на заготовительных участках или в цехах предприятий где требуется резка листового материала. За один ход ножевой балки происходит отрезка полосы длиной не более 2000 мм. Толщина разрезаемого листа не более 6 мм. Разрезание листов на заготовки производится с использованием заднего и бокового упора, а также по разметке.
Привод ножниц осуществляется от индивидуального электродвигателя через клиноременную передачу и шестеренчатую пару на эксцентриковый вал, который расположен параллельно фронту ножниц.
Муфта включения шпоночная, установлена в ступице зубчатого колеса, сидящего на эксцентриковом валу. Включение муфты производится электромагнитом.
При включении муфты эксцентриковый вал приводится в движение от зубчатого колеса и через шатуны, перемещает ножевую балку вниз, происходит рез листового материала. Остановка эксцентрикового вала в верхней мертвой точке, при выключении муфты, осуществляется ленточным тормозом. Прижим листов механический, работает автоматически, согласован с движением ножевой балки. Ножницы снабжены задним упором. Механизм заднего упора устанавливается в двух вариантах - механизированный и перемещаемый вручную. Величина перемещения заднего упора до 500 мм.
Управление ножницами производится от педали. Пульт управления режимами работы вынесен на лицевую сторону электрошкафа 11 и расположен на левой стороне ножниц.
