Описание

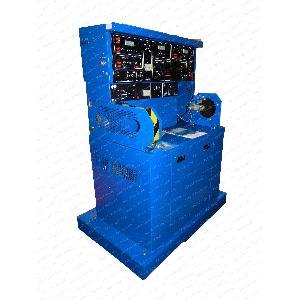

Стенд Э-250-02 для контроля и ремонта снятого с автомобиля электрооборудования, обеспечивает проверку генераторов на холостом ходу и под нагрузкой, стартеров в режиме холостого хода и полного торможения, реле-регуляторов, тяговых реле стартеров, реле-прерывателей, коммутационных реле, электроприводов агрегатов автомобиля, обмоток якорей, полупроводниковых приборов, резисторов, усовершенствованная модификация широко известного стенда Э-242, оснащен цифровой индикацией режимов работы. Режимы проверки максимально приближены к условиям эксплуатации. Режим проверки генераторов максимально приближен к эксплуатационному: плавно изменяется частота вращения и ток нагрузки.
Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик снятого с автомобилей электрооборудования с целью проверки его работоспособности и определения технического состояния и поиска неисправностей. Встроенная плавно-ступенчатая электронная нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики от 0 до 160 А. Нагрузкой генераторов может быть аккумуляторная батарея, которая будет заряжаться от генератора, приводимого от стенда. Два ручья приводного шкива обеспечивают проверками генераторы с клиновым и с поликлиновым (плоскоременным) приводом. Встроенный источник регулируемого напряжения обеспечивает проверку различных реле.
Особенности модели:
- Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
- Яркие легко читаемые цифровые индикаторы
- Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
- Оборудован устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
- Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
- Определение частоты вращения на холостом ходу и под нагрузкой производится с помощью тахометра
- Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения и тока нагрузки
- Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
- В качестве источника стартерного питания применяется сетевой источник питания (СИП)
- Встроенная плавно-ступенчатая электронная нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
- Поставляется с полным комплектом принадлежностей, необходимых для выполнения прове
- Беспроводное подключение к ПК по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов, показывает какая из частей стартера или генератора нуждается в ремонте в режиме on-line.
Технические характеристики Э250М-02:
| Проверяемые генераторы | мощностью до 6,5 кВт в режиме холостого хода(х.х) и под нагрузкой величиной до 3 кВт с током нагрузки до 160А |
| Проверяемые стартеры | мощностью до 11 кВт в режиме х.х и мощностью до 9 кВт в режиме полного или плавного торможения |
| Напряжение проверяемого электрооборудования, В | 12/24 (14/28) |
| Электропитание стенда/частота | от 3-х фазной сети 380В/50Гц |
| Максимальная мощность при проверке стартеров, кВ*А | 20 |
| Диапазоны измерения силы постоянного тока, А | 0,5-5, 5-150, 150-500, 300-1000 |
| Диапазоны измерения напряжения постоянного и переменного тока, В | 0,2-2, 2-20, 20-40 |
| Диапазон измерения крутящего момента, Нм | 10-100 |
| Диапазон измерения сопротивление постоянному току, Ом | 1-100, 1-100000 |
| Диапазон измерения частоты вращения об/мин | 500-9500 |
| Частота вращения привода стенда, об/мин | 500-6000 |
| Время установления рабочего режима, мин | 15 |
| Время непрерывной работы, час | 8 |
| Средняя наработка на отказ, не менее час | 2000 |
| Методика проверки генераторов | на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счет регулируемого проивода |
| Метод нагрузки стартеров | при помощи полного тормоза |
| Источник питания при проверки стартеров | сетевой источник питания (СИП) |
| Габаритные размеры (ДхШхВ), мм | 1130х780х1480 |
| Масса, кг | 240 |
| Габариты в упаковке, мм | 950х1300х1700 |
| Масса брутто, кг | 297 |
Контролируемые параметры:
ГЕНЕРАТОРЫ
- Частота вращения ротора генератора во всем рабочем диапазоне;
- Частота вращения привода генераторов;
- Ток нагрузки генератора;
- Напряжение при этих проверках;
- Ток, потребляемый генераторами постоянного тока в режиме двигателя;
- Симметрия фаз генераторов переменного тока.
РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ
- Напряжение включения реле обратного тока;
- Уровень напряжения, поддерживаемый регулятором;
- Ток ограничения;
- Обратный ток;
- Переменное напряжение срабатывания реле блокировки стартера;
- Ток срабатывания реле защиты;
- Напряжение рассогласования двухэлементных регуляторов напряжения.
СТАРТЕРЫ
- Частота вращения якоря на холостом ходу;
- Ток, потребляемый стартером на холостом ходу;
- Ток, потребляемый стартером в режиме полного торможения;
- Момент, развиваемый в режиме полного торможения;
- Момент включения главных контактов по зазору между шестерней и упорной шайбой;
- Состояние главных контактов по падению напряжения на них при протекании определенной величины тока.
КОММУТАЦИОННЫЕ РЕЛЕ
- Напряжение и ток срабатывания;
- Напряжение и ток отпускания.
- Контроль изоляции на пробой.
Другие элементы электрооборудования
- Контроль изоляции на пробой;
- Измерение сопротивлений резисторов от 1 Ом до 100 кОм.
- Проверка якорей генераторов и стартеров (опция).
